트러스빔 Trussed Beam
트러스빔 규격 Trussed Beam Standard
| 규격 |
치수 |
사용범위 |
설치간격 |
중량 |
비고 |
캠바 |
| 4.5M |
4.5M±0.13M |
5.2M |
0.7M 이내 |
약25kg |
조절대 유 |
5-6mm |
| 4.0M |
4.0M±0.13M |
4.7M |
0.8M 이내 |
약22kg |
조절대 유 |
4-6mm |
| 3.5M |
3.5M±0.13M |
4.2M |
0.9M 이내 |
약18kg |
조절대 유 |
3-5mm |
| 3.0M |
3.0M±0.13M |
3.7M |
0.9M 이내 |
약15kg |
조절대 유 |
2-4mm |
| 2.5M |
2.4M±0.13M |
3.2M |
1.0M 이내 |
약12kg |
조절대 유 |
1-3mm |
| 2.0M |
2.0M |
2.7M |
1.0M 이내 |
약10kg |
조절대 무 |
1-2mm |

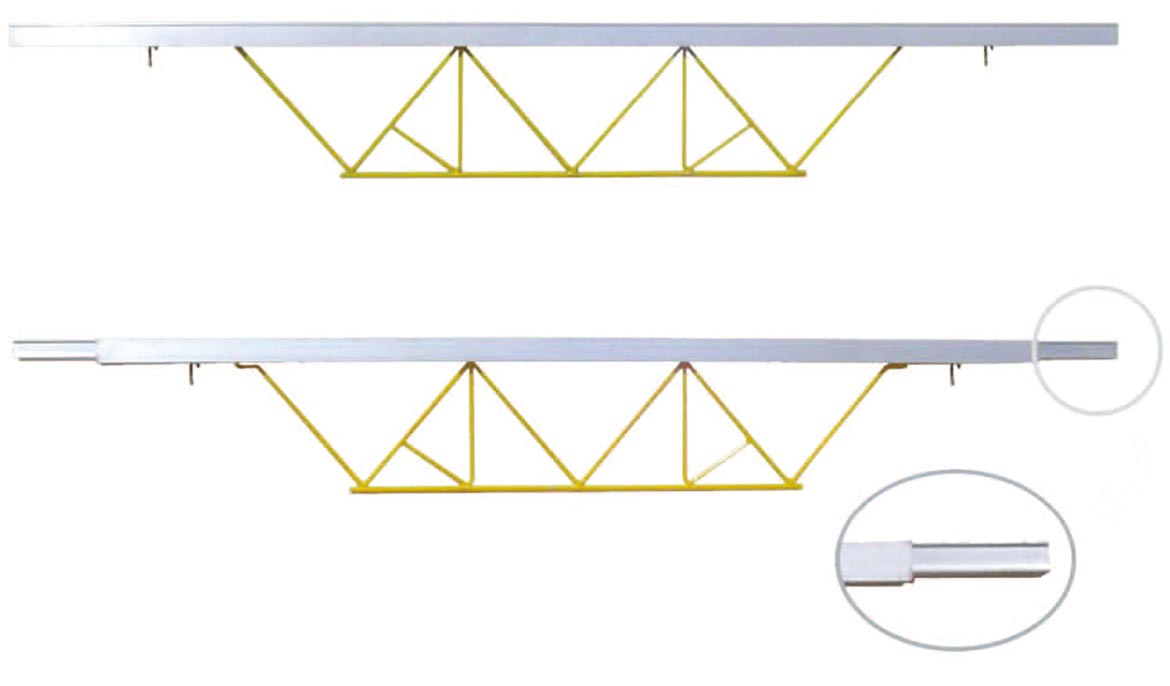

트러스빔 제품 구성
트러스빔 슬라브 시공시 장점
- 넓은 공간 확보로 작업안전 및 효율성 극대화
- 작업능률 효과에서 확실하게 인정
- 슬라브 수평의 정확성
- 작업자가 사용 편리성 인정
- 자재비 절감 효과(써포트,목재 등)
- 자재 정리 및 청소 용이
- 인건비 절감 효과
- 반영구적으로 사용 가능
- 공정 단순화로 공기단축 효과
트러스빔의 특징

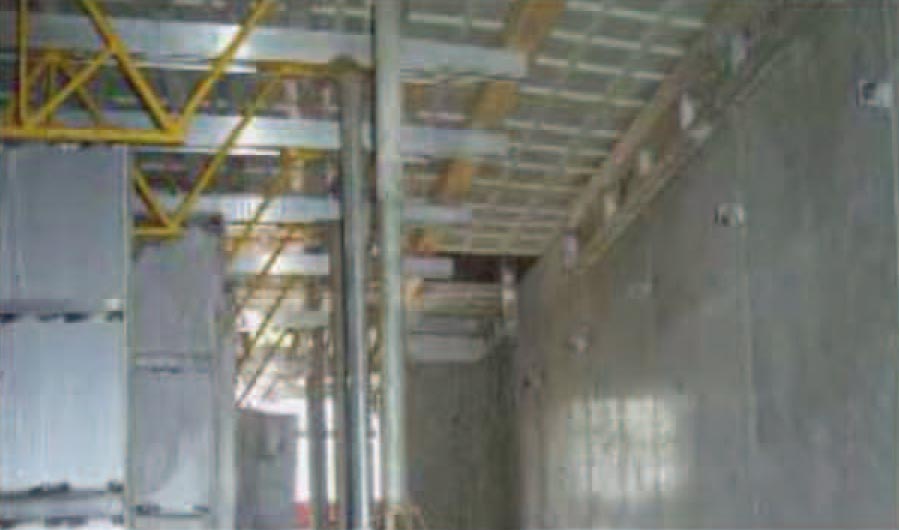

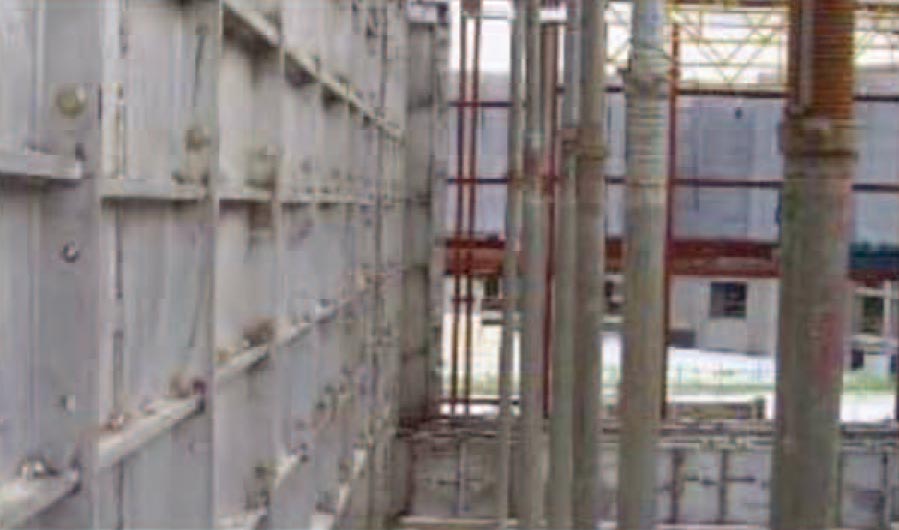

▲ 벽체폼 해체시 시공성 향상 (써포트 이격거리 : 500~600MM)(써포트 간섭없이 벽체폼 해체로 슬라브 크랙 방지)

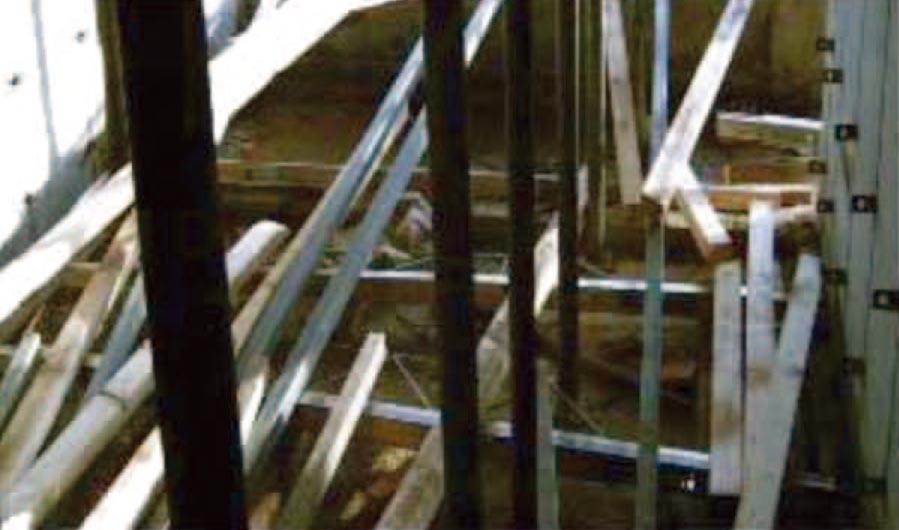

▲ 트러스빔 해체 전경
트러스빔 시공표준안

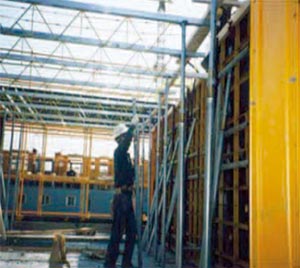

써포트 및 트러스빔 설치

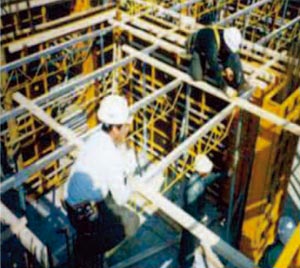

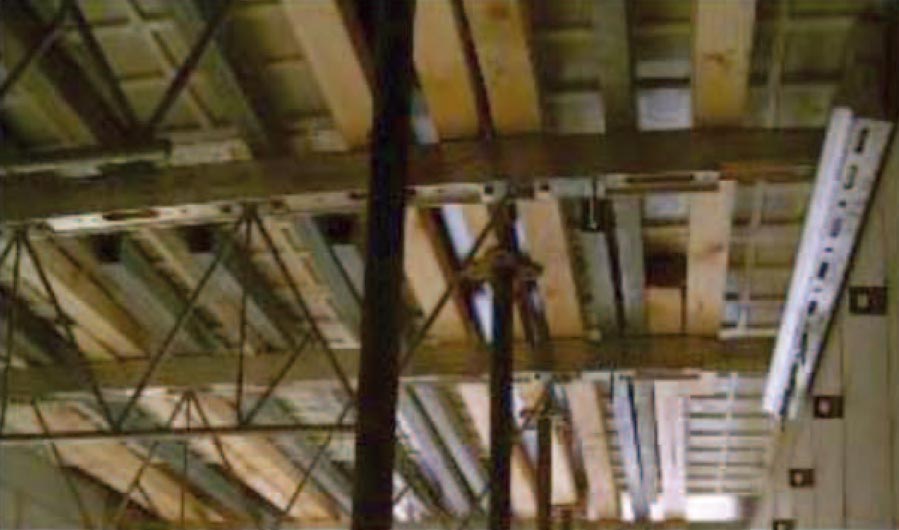

장선재 깔기

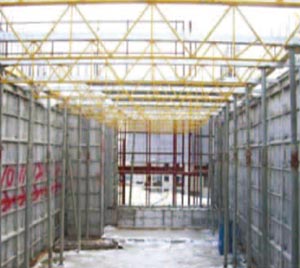

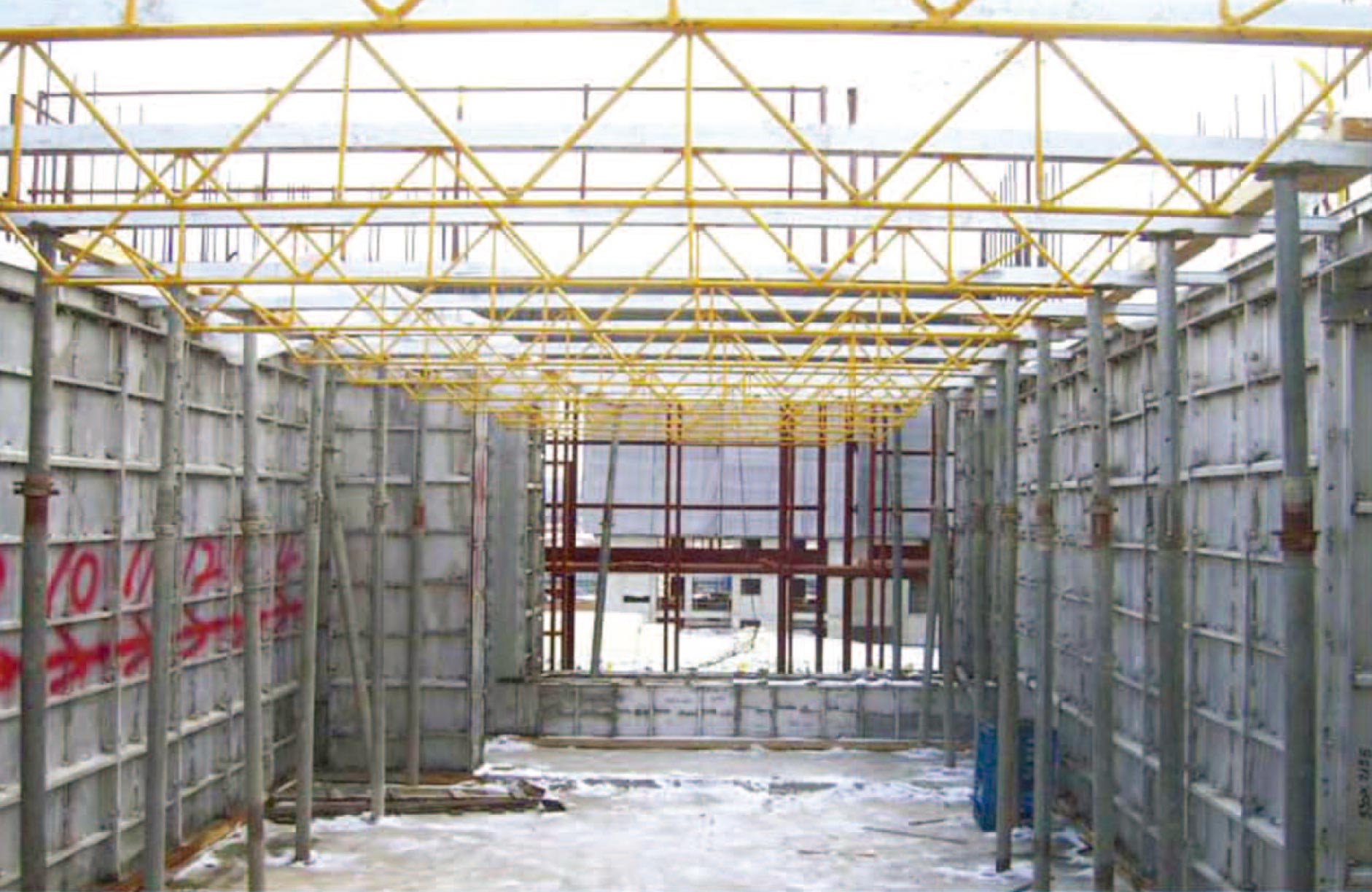

트러스빔 설치 전경

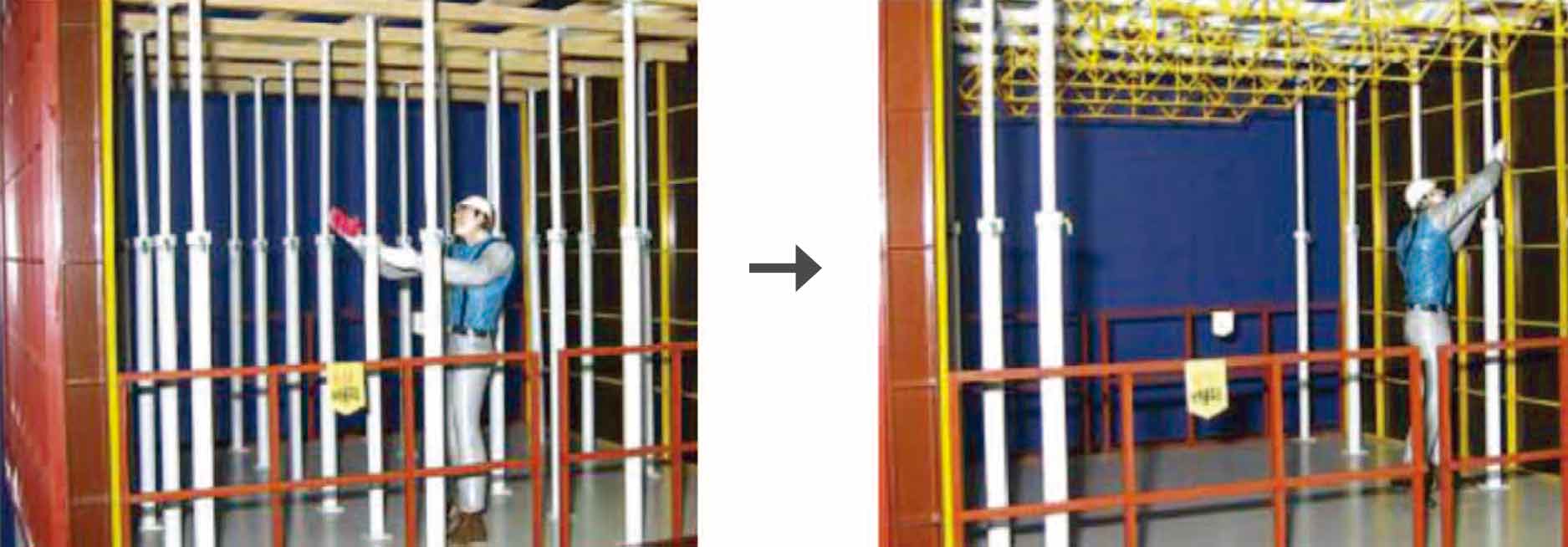

재래식 공법 & 트러스빔 공법 시공 비교

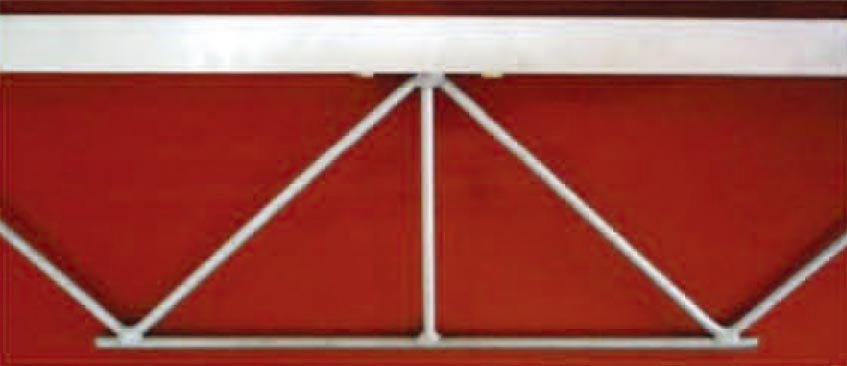

본체

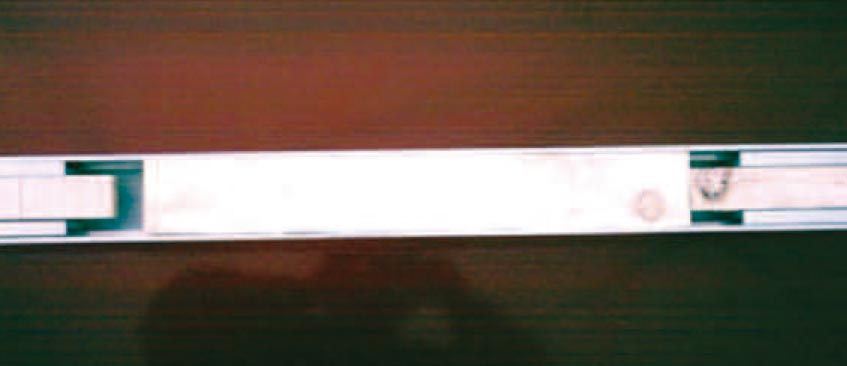

본체상단
고정볼트

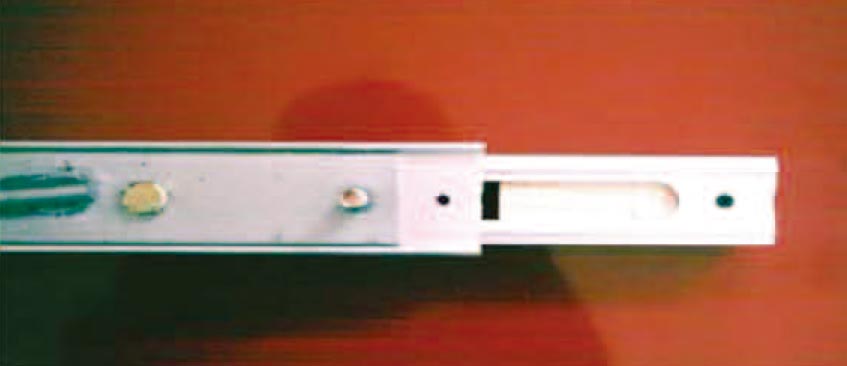

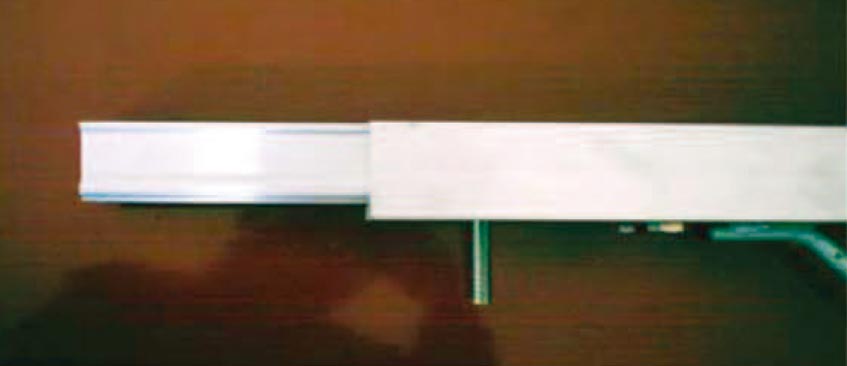

조절대
